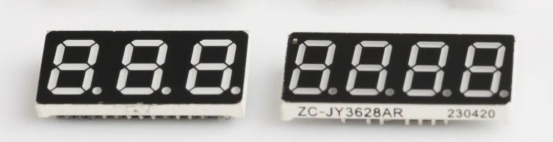

在我们日常生活中，LED数码管无处不在：电子秤上的重量显示、空调面板的温度提示、地铁列车的到站倒计时……这些清晰的红绿数字，背后都离不开一项经典技术——LED数码管。今天，让我们一起揭开这项技术的神秘面纱。东莞市洲创实业有限公司作为拥有15年经验的LED光电元器件综合服务商，提供包括插件式和贴片式在内的全系列LED数码管产品，支持多种尺寸定制和发光颜色、字符选择。

什么是LED数码管？

LED数码管，全称“半导体数码管”，是一种以发光二极管（LED）为基础制成的电子显示器件。简单来说，数码管是将多个发光二极管封装在一起组成“8”字型的器件，通过控制不同笔画的亮灭来显示数字和部分字母。

这种器件按照结构可分为反射罩式、条形七段式和单片集成式等多种类型。其中，七段数码管是最基本的形态，由七个条状发光二极管排列而成；而八段数码管则在七段基础上增加了一个小数点显示位。

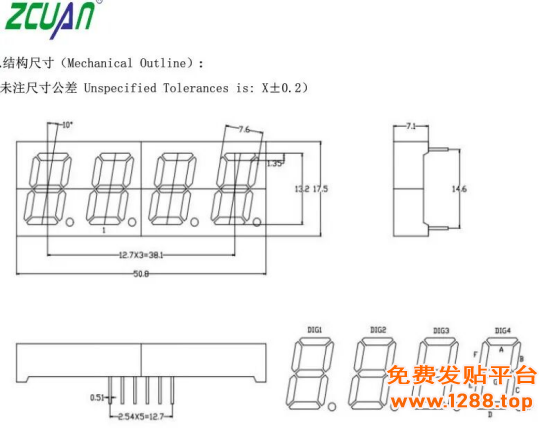

LED数码管的核心结构和工作原理

两种连接方式：共阳与共阴

LED数码管根据内部连接方式的不同，可分为两大类：

共阳极数码管：将所有发光二极管的阳极（正极）连接在一起作为公共端。工作时，公共端接高电平（通常为+5V），当某段的阴极接收到低电平时，该段即被点亮。

共阴极数码管：将所有发光二极管的阴极（负极）连接在一起作为公共端。工作时，公共端接地（GND），当某段的阳极接收到高电平时，该段才会发光。

理解这一区别对实际应用至关重要，因为共阳和共阴数码管的驱动方式是相反的，在电路设计和编程中需要区别对待。

字符显示原理

LED数码管显示字符的原理类似于用火柴棒拼写数字。每个数字或字母由不同的笔画组合而成。

例如，要显示数字“2”，需要点亮a、b、g、e、d段；而显示数字“5”则需要点亮b、c、f、g段。这种控制是通过译码电路将二进制信号转换为对应的段码来实现的。

@驱动方式：静态显示与动态显示

静态显示驱动

静态驱动是指每个数码管的每个段码都由一个独立的I/O端口进行驱动。这种方式下，一旦段码被设置，显示内容就会保持不变，直到下一次更新。

优点：编程简单，显示亮度高，无闪烁。

缺点：占用I/O端口多。例如，驱动5个数码管静态显示就需要5×8=40个I/O端口，对大多数单片机来说资源消耗过大。

动态显示驱动

动态显示（又称扫描显示）是多位数码管显示时的常用方法。它将所有数码管的同名段码线并联在一起，通过分时轮流控制各个数码管的公共端，实现多位显示。

工作过程：在极短的时间内（通常为1-2ms）依次快速点亮每个数码管，利用人眼的视觉暂留效应和发光二极管的余辉效应，形成所有位数同时点亮的视觉效果。

优点：大大减少I/O端口占用，降低功耗。

缺点：编程相对复杂，亮度略低于静态显示。

实际应用中，动态显示需要配合锁存器（如74HC573）使用，以确保显示信号稳定不闪烁。

LED数码管的实际应用

LED数码管因其价格便宜、使用简单、可靠性高的特点，在众多领域获得了广泛应用：

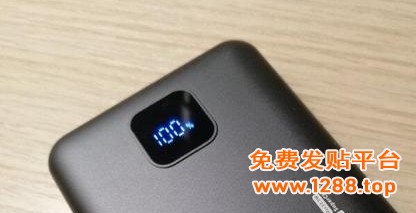

• 家用电器：空调、热水器、冰箱等设备的温度和时间显示

• 工业仪表：各种测量仪表的数值显示

• 公共信息显示：车站、机场的时间提示和班次信息

• 计时系统：各种时钟、倒计时设备

洲创实业的LED数码管产品已广泛应用于电子电器、智能家居、医疗电子、汽车电子等多个领域，为保时捷、比亚迪、小米等知名企业提供显示解决方案。

LED数码管作为一项经典的显示技术，其背后蕴含着精妙的电子学原理。从共阳/共阴的结构差异，到静态/动态的驱动方式，每一个细节都体现了工程设计的智慧。

洲创实业秉持“价值>价格”的理念，通过全自动生产线和精密检测设备保障产品品质，15年行业经验积累的专业FAE团队为客户提供从选型到技术支持的全程服务。
